莫来石保温砖和高铝砖区别

莫来石保温砖和高铝砖两者的主要晶相和用料不同，莫来石保温砖是以人工合成莫来石为主原料进行生产的耐火砖，高铝砖是采用煅烧铝矾土进行生产的高铝质耐火砖。

莫来石保温砖和高铝砖区别：

莫来石保温砖是以莫来石为主晶相的高铝耐火材料。氧化铝量通常为65%~75%。除莫来石外，矿物组成中的氧化铝含量较低者含有少量玻璃相和方石英，较高者还含有少量刚玉。

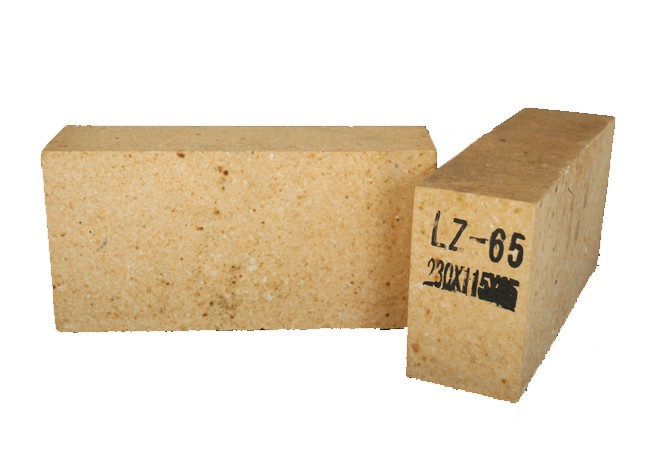

高铝质耐火砖的生产工艺和制造工艺基本一致;以合成莫来石熟料为粒料，以细粉为合成莫来石熟料，或以白刚玉、石粉和粘土为混合物，制成相当于莫来石的混合物。粒料与细粉按比例混合使用，常用比例为：粒料45%~55%，细粉55%~45%(<0.088mm)。混匀后，高压成型。燃烧温度在1550~1600℃之间。用电熔法合成的莫来石熟料为粒状料时，烧结温度应在1700℃以上。

莫来石砖一般含有TiO2、Fe2O3、CaO、MgO、K2O、Na2O等杂质氧化物，天然材料生产的莫来石，其杂质含量高于人造材料。

高铝砖厂家四季火耐材对莫来石保温砖和高铝砖区别的说明，生产的耐火砖有高铝砖,异型耐火砖,特种高铝砖,一级高铝砖,二级高铝砖,三级高铝砖等。多年来，四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质保温砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料。
