浇注料的生产工艺流程

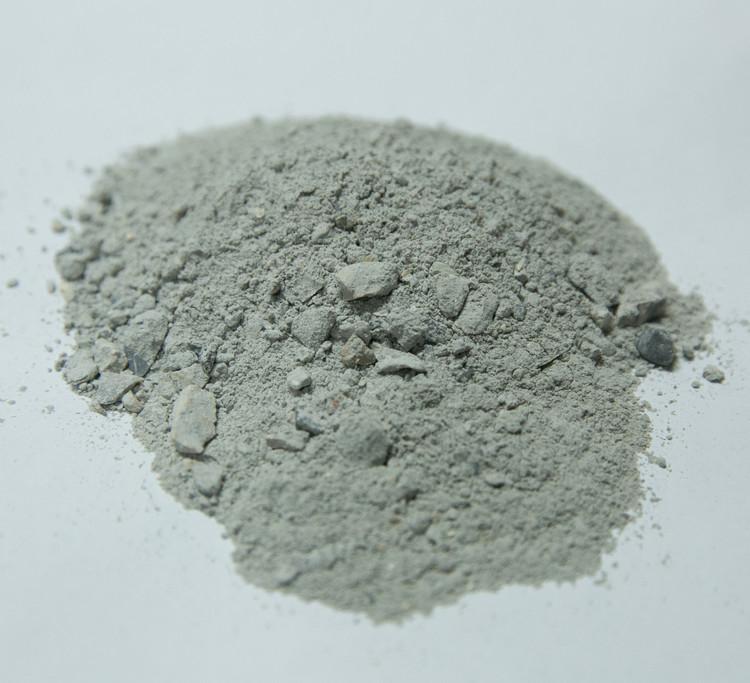

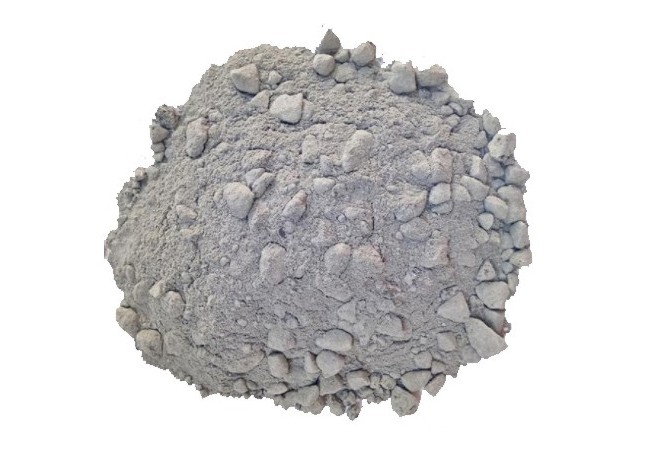

浇注料又称耐火浇注料，是一种由耐火物料加入一定量结合剂制成的粒状和粉状材料，具有较高流动性，以浇注方式成型的不定形耐火材料。

浇注料的生产工艺流程

1.制模工艺：由钢板或硬木板做成，钢板上涂有脱模剂，木板应涂有防水涂料，不得漏浆，并具有足够的强度。

2.搅拌工艺：用强制搅拌机将保温浇注料倒入机内，取出添加剂袋，一起倒入，干混2-3分钟，加水3-5分钟，加水量为7.0-7.5%。

3.振捣工艺：浇注入模具的浇注料应立即用振动棒分层振捣，不得漏振、长时间在同一位置振捣和复活，以免浇注料离析和出现孔洞。搅拌好的耐火浇注料必须在加水后20-30分钟内用完，初凝材料应丢弃。膨胀缝按设计留设。

4.养护工艺：浇注料表面干燥后，达到70%的强度才能分解模具，分解模具的的时间在24小时以上，养护的时间确保在24小时以上。

5.烘干工艺：根据不同等级和浇注料衬里的厚度和现场的天气情况，用户必须提供足够的烘干的时间，以确保水不会破裂。规定总计烘烤的时间≥72小时。

以上是浇注料厂家四季火耐材对浇注料的生产工艺流程的说明，公司位于新密，专业生产不沾铝浇注料，低水泥浇注料，高铝浇注料，轻质浇注料，耐火浇注料，耐磨浇注料等。四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料。
