关于回转窑对耐火砖的侵蚀因素

回转窑耐火砖的主要作用是保护回转窑窑筒体不受高温气体和高温物料的损害，保证生产的正常进行。在工业生产中，烧成带耐火砖的使用寿命很短，往往导致计划外停窑检修，是影响水泥窑优质、高产、低耗和年运转率的关键因素。

关于回转窑对耐火砖的侵蚀因素：

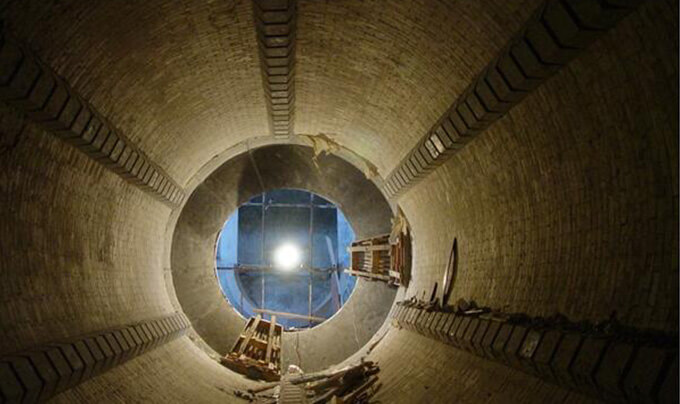

无论是湿法窑还是新型干法回转窑，在熟料煅烧过程中，由于窑内气体温度比物料温度高得多，窑每旋转一圈，窑衬表面受到周期性的热冲击，温度变化幅度为150℃～250℃，在窑衬10mm～20mm表层范围内产生热应力。窑衬还承受由于窑的旋转而产生的砖砌体交替变化的径向和轴向机械应力，以及煅烧物料的冲刷磨损。由于同时产生硅酸盐熔体，在高温环境下很容易与窑衬耐火砖表面相互作用形成窑皮初始层，并同时沿耐火砖的孔隙渗入到耐火砖的内部,与耐火砖黏结在一起，使耐火砖表层10mm～20mm范围内的化学成分和相组成发生变化,降低耐火砖的技术性能。当物料的烧结范围较窄，或者形成短焰急烧产生局部高温时，会使窑皮表面的较低温度高于物料液相凝固温度，窑皮表面层从固态变为液态而脱落，并且由表及里深入到窑皮的初始层，连同耐火砖表面薄层一起脱落，过后又形成新的窑皮初始层。当这种情况反复出现时，烧成带窑衬就逐渐由厚变薄，甚至完全脱落，导致局部露出窑筒体而红窑。实际上烧成带窑衬损坏情况正是如此，在高温区域残砖厚度大体上呈曲率半径较大的弧线分布，有时弧底就落在窑筒体的内表面上。

以上是耐火砖厂家四季火耐材对回转窑对耐火砖的侵蚀因素的说明，公司位于新密，专业生产耐高温耐火浇注料,耐火砖,轻质砖,高铝砖,高铝耐磨浇注料等耐火材料。四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料，并成为上述设计科研部门推荐的耐火材料定点配套企业。
