回转窑用扇形耐火砖尺寸的设计

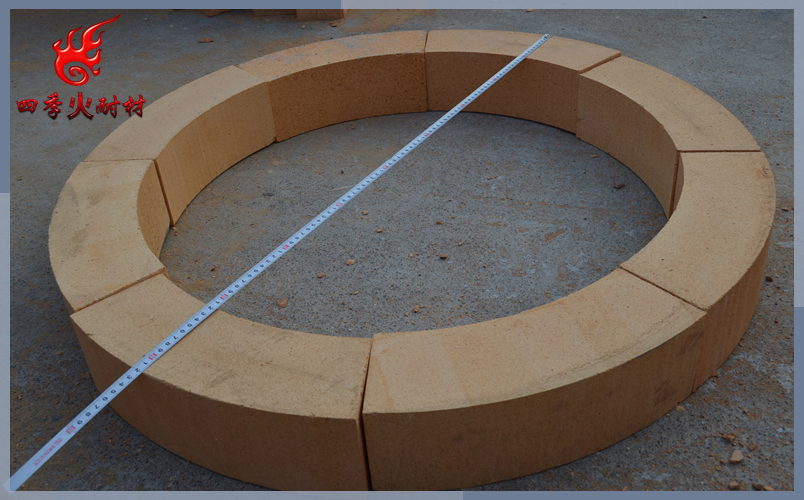

由于回转窑筒体环型砌砖长时间处于连续转动的工作条件，人们对其砌筑砖衬的耐火砖形状尺寸重视。在回转窑问世初期，人们为防止砖衬环形砌砖用砖在长期连续转动中因松动而抽沉、脱落甚至掉落，将筒体同心圆环柱体砖环分割成若干个形状尺寸相等的部分，每个部分就被称作扇形砖。

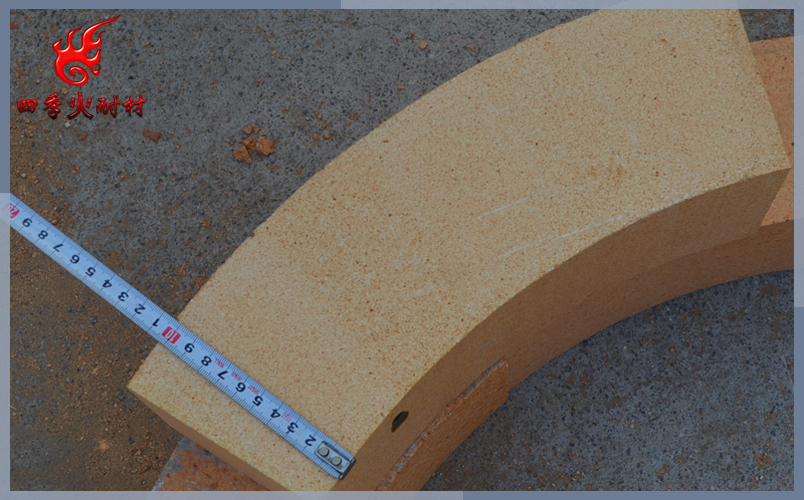

国外称之为侧面扇形砖，在我国对应于薄长楔形砖而称作薄长扇形砖，定义为大小端距离;A设计在厚度上、大小端尺寸C/D设计在长度上的扇形砖或侧面为扇形砖面的薄长楔形砖，见图2和图3。至此，不仅楔形砖的命名法，甚至楔形砖尺寸名称、尺寸符号和尺寸特征也完全适用于扇形砖。日本标准所指回转窑用扇形砖为侧长扇形砖。小扇形砖面的竖宽扇形砖、竖厚扇形砖和侧厚扇形砖很少用于回转窑筒体砖衬;薄长扇形砖由于作为筒衬厚度的大小端距离A太小，也不适用于回转窑筒体，这里都不讨论了。

侧长扇形砖在回转窑筒体砖衬环形砌砖内为什么能作为早期首选砖形呢?以前在炼钢转炉炉衬砌砖用砖形状尺寸设计中，曾以砖的大小端尺寸差C-D(称为楔差△C)对大小端距离A之比(单位楔盖或简称大小端差距比)△C'=(C-D)/A作为转炉楔形砖的特殊尺寸特征，比较或选择转炉用侧砌竖厚楔形砖或平砌竖宽楔形砖。楔差△C=C-D并不能完令反映回转窑用耐火砖在砖环使用中安全性的可比指标，只有楔差△C对大小端距离A之比的单位楔差△C'才能较真实反映它在使用中的安全性。

侧长扇形砖大小端尺寸C/D大的特点，造成砖环砌筑中锁砖操作的困难，有时还要加工砖。受砖单重和制砖条件限制，侧长扇形砖的厚度(砖环宽度)B=100mm，影响砖环稳定性和增加了筒体砖环数量。
