高铝质耐火砖用于高温炉窑内衬

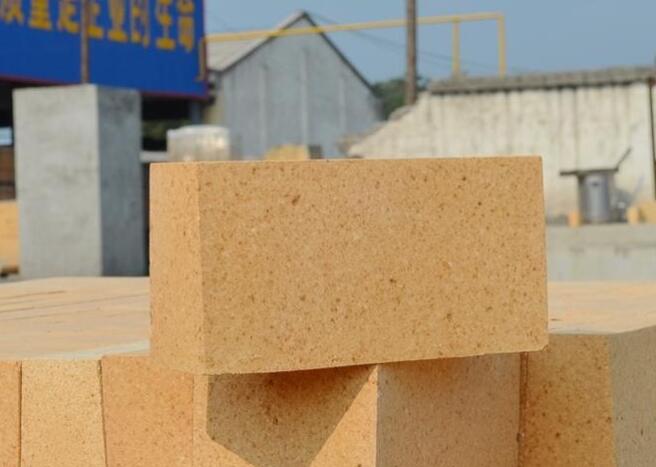

高铝质耐火砖用于高温炉窑的耐热、隔热的衬里，高温、高压水蒸汽侵蚀的衬里，一般作用在非向火面衬里。氧化铝制品使用温度为1400℃以下。该产品具有高温蠕变小、抗侵蚀性强、热震稳定性好等优点，适用于大、中型热风炉。高铝质耐火砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%。

熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝质耐火砖用隧道窑烧成时一般为1500～1600℃。碳化硅高铝质耐火砖具有良好的导热性，热稳定性好，能抵抗还原性气氛，而且强度高，常作为耐热、耐磨衬里，以及需要有良好的热稳定性、导热性以及抗还原性气氛的场合，碳化硅耐火制品使用温度在1400～1600℃以下。

高铝质耐火砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。

高铝质耐火砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。高铝质耐火砖按生产工艺的不同分为普通高铝质耐火砖、低蠕变高铝转、抗剥落高铝质耐火砖、磷酸盐结合高铝质耐火砖。

可塑成型法是指用含水置为16%以上呈塑性的泥料制成坯体的方法。通常是将预制好的坯料投入挤泥机中，挤成泥条，然后切割，再按所需要的尺寸制成荒坯，将荒坯用再压机压制，使坯体具有规定的尺寸和形状。

以上是高铝耐火砖厂家四季火耐材对高铝质耐火砖用于高温炉窑内衬的说明，四季火耐材是耐火砖厂家，生产的耐火砖有高铝砖,异型耐火砖,特种高铝砖,一级高铝砖,二级高铝砖,三级高铝砖等。
